Ansaug- und Fortluft-Turm

Optimale Akustik und Optik
In Zusammenarbeit mit namhaften Entwicklern und Architekten wurden unsere Lammellen-Ansaug- und Ausblas-Türme so gestaltet, dass sie Planern als Gestaltungselemente dienen und gleichzeitig den hohen lufttechnischen und akustischen Anforderungen entsprechen.
Ansaug- und Fortluft-Turm

In der Blechverarbeitung sind wir mit unserem modernen Maschinenpark in der Lage die ausgefallensten Wünsche zu realisieren und bieten Ihnen die komplette Lüftungs-, Klima- und Wärmeanlage, sowie auch jeglichen Sonderbau.

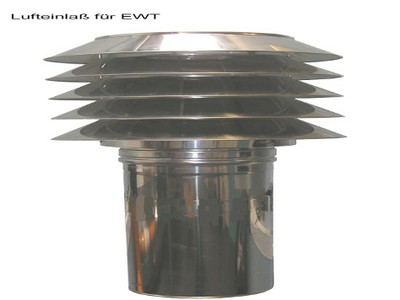

Ansaugturm
Ansaug-Turm

Ansaug- und Fortlufttürme und andere Bauteile der nicht ganz ,,gewöhnlichen Art".

Leistungsspektrum:

  • Türme bis 1250 mm Durchmesser und über 5.000 mm Länge
  • Hauben in allen Formen und Größen
  • in Blechstärken bis 2 mm
  • Oberflachen geschliffen, matt, glänzend, lackiert
  • mit Öffnungswinkel bis 360 Grad
  • Bauhöhen von 5 m freistehend und bis 27 m mit Wandhalterung

Einsatzbereiche:

  • für die Abführung von Abluft und Dämpfen
  • für die Abführung von Abgasen im Unter-und Überdruckbereich
  • für die Abführung von Abluft und Rauchgasen im Temperaturbereich
  • von 30-500°C (kurzfristig bis 1000°C Grad Celsius)
  • einfach abgekantet oder mit Schlagwasserbord

Für alle Oberflächen wahlweise (Material):

  • Oberfläche Glasperl gestrahlt und auf Wunsch lackiert
  • Oberfläche gebeizt und passiviert
  • Oberfläche III-d (hochglänzend)
  • Oberfläche geschliffen
  • Oberfläche III-c (matt)
  • Stahl verzinkt Oberfläche lackiert
  • Stahl gestrahlt und lackiert
  • Aluminium

In Edelstahlgüte V4A (Werkstoff 1.4571) oder V2A (Werkstoff 1.4301) als Standard.

Dachform:

  • Flachdach
  • Spitzdach (bitte Winkel angeben)
  • Schrägdach (Winkel bitte nennen)

Lamellen:

  • überstehend über Rohrteil
  • bündig mit Rohrteil

Aufstellungs-Varianten:

  • mit Ankerkorb
  • ohne Ankerhülse

Warengruppe
Klassische Lüftung
Anschluß
Sicherungsband, Spannring, Flansch, Innensteck, Rundschweißnaht, anderes
Material
Edelstahl, Aluminium, Stahl, anderes
Verpackungseinheit
1 Stück
Produkthilfe
Herr Schöneweis
Downloads

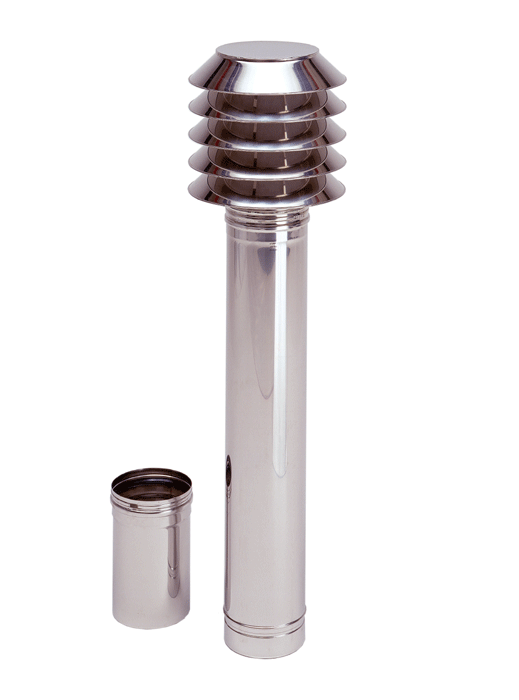

beispiel

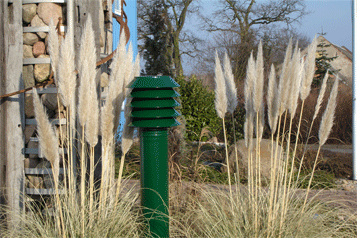

lackierung
T. Ö. am 11.02.2011 12:37
Guten Tag,

gibt es vielleicht ein Datenblatt ?

Das wäre super !

mfGruß
Martian Manhunter am 11.02.2011 12:39
Selbstverständlich erhalten Sie hier:
http://www.edelstahltechnik.com/[…]/zulufttuerme-ablufttuerme.html
weitere Informationen.

Zumeist handelt es sich um Sonderbauteile, so dass wir auf eine generelle Produktinfo verzichtet haben.
T. Ö. am 11.02.2011 13:07
Vielen Dank für diese super schnelle Antwort !

Schönes Wochenende !

mfGuß,
Ing.-Büro Wempe am 21.02.2012 16:47
Guten Tag,

was macht meine Anfrage zu den Ausblastürmen für ein Schwimmbad? Ich sollte am 20.2.12 ein Angebot bekommen!

Gruß
Ing.-Büro Wempe
Martian Manhunter am 21.02.2012 16:50
Ihr Angebot ist per Post an Sie unterwegs, seitens (http://www.edelstahltechnik.com/[…]/ein-gutes-angebot-volltext.html)

Schönen Abend!


Philipp Münch am 06.10.2014 18:15
Sehr geehrtes Westaflex-Team,

was versteht man unter dem Begriff "Schlagwasserbord" und wie wird dieses konstruktiv ausgebildet (event. Skizze?)?

Danke.
Viel Freizeit am 07.10.2014 10:16
Ein Schlagwasserbord befindet sich am innenen Ende der Lamelle und verhindert das durch Wind verursachte Eindringen von Wasser welches sich auf der Oberfläche der Lamellen befindet.
Für weitere Informationen stehen Ihnen unsere Techniker unter 03 90 35 - 95 00 zur Verfügung.

Viele Grüße aus Gütersloh
Frank Ladwig
